【中星装备分享】解析拉链疲劳试验机

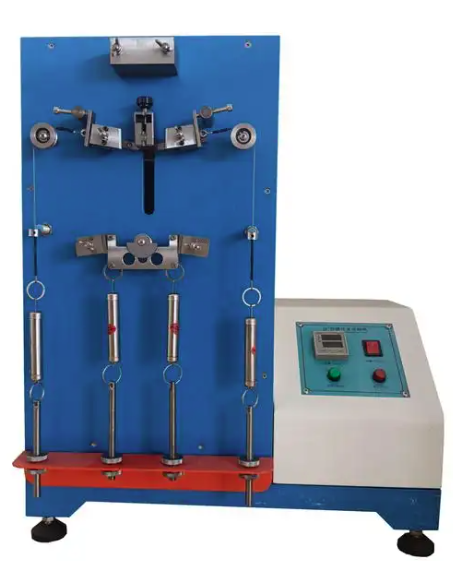

这是一种专门用于模拟和测试拉链在重复开合使用下的耐用性、可靠性和性能保持能力的专用设备。

图片源自网络，如侵可删

它不仅是拉链生产厂家进行质量控制的关键设备，也是服装箱包、户外装备、军事装备等下游品牌商验货和品质认证的重要工具。

一、 设备的主要目的与测试意义

拉链的核心功能是重复开合。拉链疲劳试验机的根本目的就是在实验室环境下，加速模拟拉链在整个生命周期中所经历的磨损和疲劳，从而在短时间内评估其：

1.耐用性： 能承受多少次开合循环而不损坏？

2.性能稳定性： 在反复开合后，拉链的拉合顺滑度是否下降？是否出现滑扣、爆开等现象？

3.功能性失效： 判断拉链的失效模式，如布带撕裂、齿脱落、滑块卡死或损坏、锁紧功能失效等。

二、 核心工作原理与系统构成

拉链疲劳试验机通常采用机电一体化设计，其核心是模拟人手拉动滑块的动作。

系统构成：

1.机械框架与传动系统：

·机架： 坚固的框架，用于支撑所有部件。

·驱动电机： 通常使用伺服电机或步进电机，以保证运行平稳、速度可调、位置精确。

·传动机构： 将电机的旋转运动转化为所需的直线往复运动，常用同步带、齿轮或滚珠丝杠。

2.夹持装置：

上/下夹具： 用于分别夹紧拉链的两片布带。夹具设计非常关键，需要确保：

·夹持牢固，防止测试中打滑。

·不会对布带造成额外的夹持损伤。

·能适应不同长度和宽度的拉链。

3.拉动机构（核心）：

·这是一个模拟人手的机构，用于夹住或勾住拉链的滑块。

·它由传动系统带动，在拉链的轨道上做精确的往复直线运动，实现“拉上”和“拉开”的动作。

·一些高级设备会配备力传感器集成在这个机构中，用于实时监测拉动过程中的拉合力。

4.控制系统：

PLC（可编程逻辑控制器）或嵌入式微处理器： 设备的大脑。

人机界面（HMI）： 通常是触摸屏，用于设置测试参数，如：

·测试速度： 拉合循环的速度（次/分钟）。

·循环次数： 预设需要测试的总开合次数。

·行程： 滑块移动的距离。

·暂停设置： 可在循环结束时短暂暂停，模拟实际使用情况。

5.测量与传感系统（高端设备配备）：

·力传感器： 最重要的可选传感器。它可以实时测量并记录每次拉合过程中的最大拉合力和最小拉合力。通过观察拉合力的变化，可以判断拉链是否出现卡顿、磨损加剧等问题。

·计数器： 自动记录和显示已完成的循环次数。

·自动停机装置： 当拉链发生卡死、断裂等故障时，能自动停止测试并记录当前循环次数。

三、 典型测试流程

1.试样准备： 取一段规定长度的成品拉链样本。

2.装夹： 将拉链的上端和下端分别固定在上下夹具上，确保拉链处于自然伸直状态。将拉动机构与滑块连接。

3.参数设置： 在触摸屏上设置测试速度（如30次/分钟）、总循环次数（如5000次）等。

4.开始测试： 启动设备，机器开始自动进行拉合循环。

·拉上： 拉动机构将滑块从底部拉至顶部。

·拉开： 拉动机构将滑块从顶部拉回底部。

·如此往复，直到达到预设次数或拉链失效。

5.结果评估： 测试结束后，或当设备因拉链失效而自动停止后，进行以下评估：

·检查功能性： 拉链是否还能正常顺畅地开合？

·目视检查： 检查滑块、拉链齿、布带是否有损坏、变形、磨损或脱落。

·数据分析（如果有力传感器）： 下载拉合力数据，分析其在整个测试过程中的变化趋势。力值突然增大通常意味着卡滞，力值持续缓慢增大可能意味着磨损积累。

四、 遵循的主要测试标准

拉链疲劳试验机的设计和测试方法通常遵循国际或国家/行业标准，以确保测试结果的一致性和可比性。常见标准包括：

·ASTM D2061 / D2062： 美国材料与试验协会标准，这是国际上广泛引用的标准。

·ISO 22774： 国际标准化组织的拉链测试标准。

·QB/T 2171 - 2173： 中国的轻工业行业标准。

·BS 3084： 英国标准。

这些标准会详细规定测试条件，如：

·测试速度。

·夹具间距。

·对滑块的附加负载（如在滑块上挂一定重物以模拟服装压力）。

·合格/失效的判定准则。

五、 设备的分类与扩展功能

根据测试需求，拉链疲劳试验机也有不同的变体：

1.基本型： 只进行简单的开合循环计数和失效判断。

2.测力型： 集成力传感器，可绘制“拉合力-循环次数”曲线，提供更丰富的质量数据。

3.高速型： 用于加速寿命测试，以更高的频率进行测试。

4.环境模拟型： 将试验机置于环境试验箱中，可以在高低温、湿热、盐雾等恶劣环境下测试拉链的耐久性，这对于户外、军事装备至关重要。

5.横向拉链疲劳试验机： 专门用于测试拉链抵抗横向（爆开）力的能力，模拟拉链在撑开状态下的耐用性。

总结

拉链疲劳试验机是现代制造业中一个高度专业化的质量保证工具。它通过科学、可量化的方法，将主观的“手感”和“耐用”感受转化为客观的循环次数和力值数据。这对于拉链制造商改进工艺和材料，对于品牌商控制采购质量，乃至对于制定行业标准，都具有不可替代的价值。
