【中星装备分享】塑料汽车零部件疲劳性能测试解决方案

近日，我司迎来了来自福建的汽车零部件行业的重量级客户。双方就客户所需的一款高性能专用试验机的技术规格、定制方案及后续服务等细节，进行了全面而深入的探讨。

在汽车行业的检测领域，随着塑料和复合材料应用范围的不断扩大，对其耐久性的评估变得与金属部件同等重要。从进气歧管到保险杠支架，再到各类内饰卡扣，这些塑料零部件长期承受着振动、冲击和循环载荷，其疲劳性能直接关系到整车的可靠性与安全性。疲劳试验机是验证它们能否“扛得住”长期使用的关键工具。

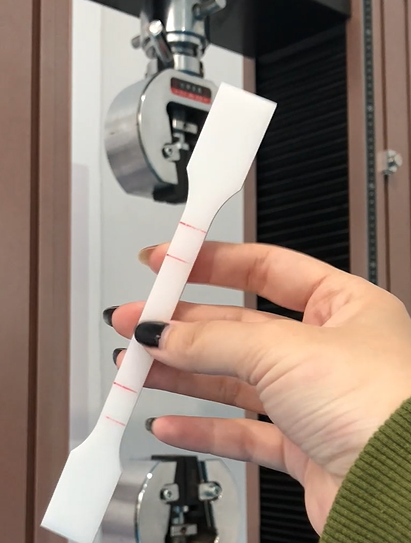

与金属测试不同，塑料的力学行为对温度、频率和加载历史极为敏感，这为测试带来了独特的挑战。因此，制样是第一个关键环节。试样通常有两种来源：一是从标准模具中注塑成型的标准哑铃状试样；二是直接从成品零部件上切割取样的特定部位。对于后者，必须格外注意取样位置的代表性，并务必对切割边缘进行精细打磨，以消除任何可能成为应力集中点的微裂纹。塑料试样的状态调节也至关重要，需要按照标准在恒温恒湿环境中存放足够时间，以消除内应力和吸湿量对结果的影响。

进入试验阶段，检测工程师需要根据塑料的特性和零部件的实际工况，精心设定试验参数。核心在于模拟其真实的工作负载：

·载荷类型：多采用拉-拉循环或拉-压循环，载荷波形通常为正弦波。

·应力水平与频率：由于塑料具有粘弹性，在高频加载下会显著发热（温升效应），导致材料软化，测试结果失真。因此，必须采用远比金属测试更低的频率，有时甚至低至1-5赫兹。同时，设定的最大应力水平通常低于材料的屈服强度。

·环境控制：为模拟发动机舱等高温环境，试验常在恒温箱中进行，以评估温度对疲劳寿命的影响。

试验开始后，设备会以设定的载荷和频率对试样进行数万至数百万次的反复加载。工程师需密切关注载荷-位移曲线的变化以及试样的表面温度。当试样完全断裂或达到预定的刚度衰减阈值（如初始刚度的下降50%）时，试验停止，记录下的循环次数即为该条件下的疲劳寿命。

最终，通过测试一组在不同应力水平下的试样，可以得到该塑料材料或部件在特定环境下的应力-寿命（S-N）曲线。这条曲线是设计师预测零件寿命、进行抗疲劳设计和选材的核心依据。对于塑料而言，其S-N曲线通常比金属更为平缓，且数据分散性更大，因此需要更充分的测试样本以获取可靠的统计数据。

总之，从谨慎的制样、考虑到材料特性的参数设定，到严谨的数据分析，每一步都要求检测工程师深刻理解塑料的材料行为。通过疲劳试验机获得的这些数据，为提升塑料汽车零部件的设计合理性、确保其在整个生命周期内的耐用性，提供了坚实的技术保障。
