【中星装备分享】铝合金材料拉力试验综合解决方案

一、 方案概述

本方案旨在为涉及铝合金材料研发、生产及质量控制的单位提供一套完整、精准、高效的拉伸性能测试系统。通过微机控制电子万能试验机，可精确测定铝合金材料的抗拉强度、屈服强度（Rp0.2）、断后伸长率、弹性模量等关键力学性能指标，为产品质量把控、工艺优化及新材料研发提供可靠的数据支撑。

二、 适用行业与应用场景

行业领域	典型应用场景	测试样品举例	测试目的
铝型材及建筑行业	门窗、幕墙、建筑结构型材的质量控制。	标准圆形试样、从型材上截取的条形试样。	确保型材具有足够的强度和安全性，符合国家标准（如GB/T 5237, GB/T 6892）。
汽车轻量化	发动机缸体、轮毂、车身框架、防撞梁等部件的材料检验。	加工后的标准哑铃状试样。	验证铝合金材料在轻量化设计中的力学性能是否满足设计要求，保证安全。
航空航天	飞机蒙皮、骨架、铆钉等关键部件材料的入厂复验与研发。	高精度标准试样。	要求极高的测试精度和重复性，确保材料在极端条件下的可靠性。
电子消费品	手机中框、笔记本电脑外壳、散热片等。	小型、薄壁试样。	测试薄壁材料的强度和韧性，防止使用中出现开裂或变形。
通用零部件	铆钉、螺丝、焊接接头、板材、棒材、管材的来料检验。	原材料加工成的标准试样。	进行常规质量监控，确保批次一致性。

三、 试验机吨位选择（核心问题）

铝合金的典型抗拉强度范围在 100 MPa 到 600 MPa 之间（例如，6061-T6约为310 MPa，7075-T6约为570 MPa）。选择试验机吨位的决定性因素是 试样的横截面积 和 材料的最大抗拉强度。

计算公式：最大拉力 (F) = 抗拉强度 (σb) × 横截面积 (A)

吨位选择建议：

1、5 kN / 1吨 （最常用）

·适用场景：绝大多数常规铝合金拉伸测试。

·样品举例：横截面积 ≤ 20 mm² 的标准圆棒试样（如直径5mm）。

从薄板或型材上截取的宽度10-20mm，厚度1-5mm的条形试样。

·优势：精度高，性价比最优，覆盖了80%以上的工业应用。

2、10 kN / 2吨

·适用场景：稍大尺寸的型材、棒材，或强度较高的铝合金（如7075）。

·样品举例：横截面积在 20-50 mm² 的试样。

直径8-10mm的圆棒。

·优势：量程更宽，适用于实验室或质检中心需要测试多种规格样品的情况。

3、20 kN / 5吨 或 50 kN / 10吨

·适用场景：

大型、厚壁的铝型材或结构件。

铝合金铸件。

需要进行焊接接头测试（焊缝强度通常高于母材）。

·样品举例：横截面积达到 50-150 mm² 的大尺寸试样。

4、100 kN / 20吨 及以上

·适用场景：主要用于航空航天、军工等领域的大型构件材料测试，或特殊超高强度铝合金的研发。对于绝大多数工业应用，此吨位属于过度配置。

简明选型指南：

·首选推荐：5吨 (50 kN) 试验机。它提供了最佳的精度和灵活性，足以应对从薄板到中等规格型材的测试需求，是性价比最高的选择。

·预算有限/专测薄材：1吨 (10 kN) 试验机。

·测试范围广/常测大样品：10吨 (100 kN) 试验机。

四、 推荐配置方案（以最常用的5吨机型为例）

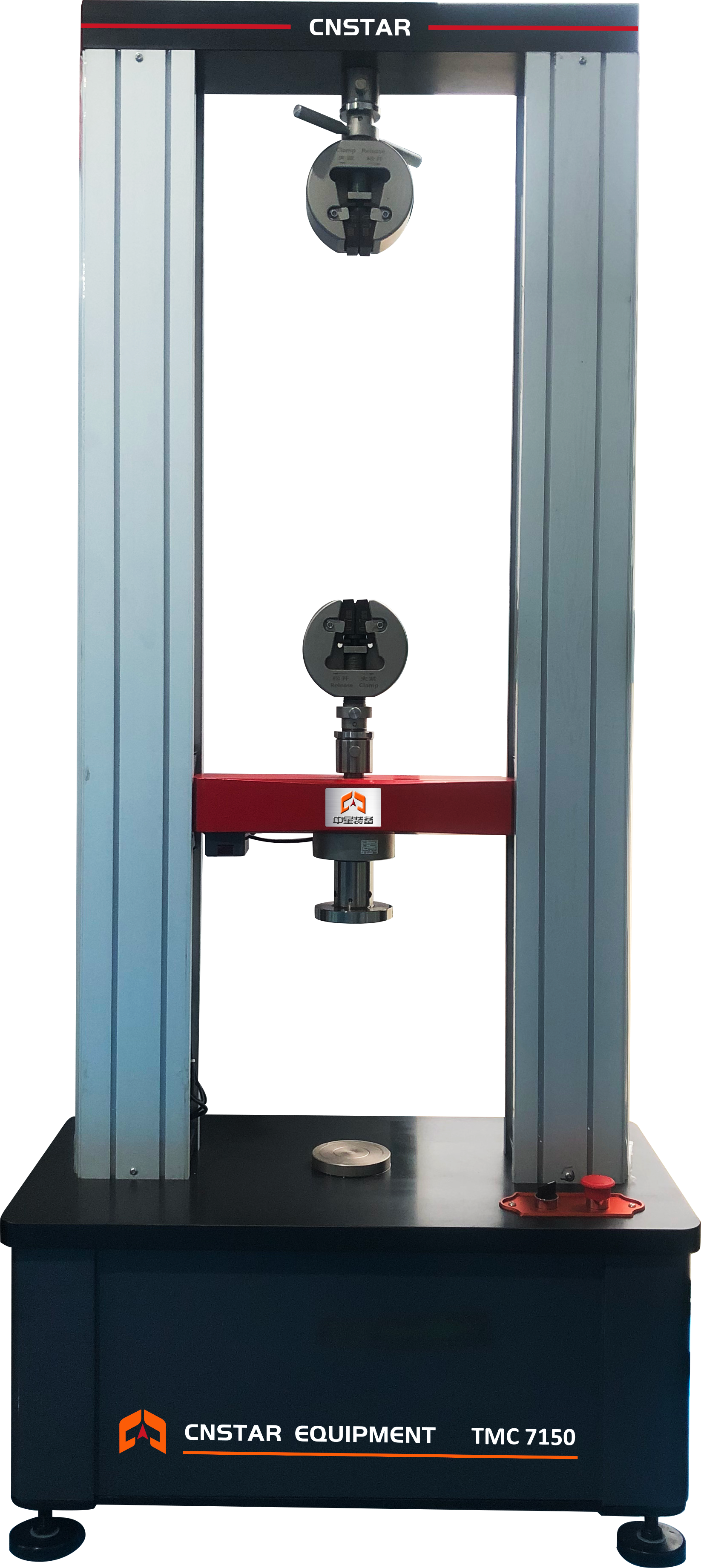

1.主机：微机控制电子万能试验机

·型号：TMC7150

·最大试验力：50 kN (约5吨)

·负荷测量精度：±0.5%（优于1级标准）

·速度范围：0.001～500 mm/min（无级调速）

2. 关键附件

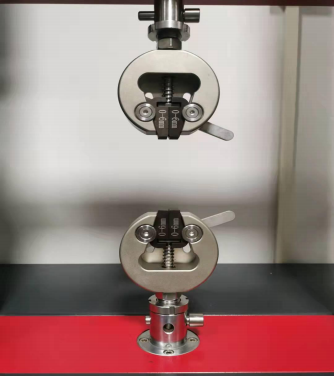

·夹具：

楔形平口夹具：配一套（用于夹持板状、条形试样）。

V型夹具：选配（用于夹持圆棒、管材试样）

夹具材质：推荐采用淬火处理的高强度合金钢或钨钢，以确保夹持牢固，防止打滑，并能承受高硬度铝合金的测试。

·引伸计：

大变形引伸计：必备附件。用于精确测量铝合金的屈服强度 (Rp0.2) 和断后伸长率 (A)。量程通常为50mm或100mm。

·控制系统与软件：

全数字闭环控制系统。

专用测试软件，可自动计算抗拉强度、屈服强度、弹性模量、断后伸长率等所有参数，并生成中英文测试报告。

五、 试验标准

测试过程需遵循相关国家或国际标准，例如：

·GB/T 228.1 《金属材料 拉伸试验 第1部分：室温试验方法》

·ISO 6892-1 《Metallic materials — Tensile testing — Part 1: Method of test at room temperature》

·ASTM E8/E8M 《Standard Test Methods for Tension Testing of Metallic Materials》

总结建议：

对于铝合金的拉力测试，一台5吨 (50 kN) 的微机控制电子万能试验机是满足绝大多数行业需求的“黄金标准”。它既能保证测试薄材和常规样品的精度，又具备测试较大样品的能力。在预算中，请务必为高质量夹具和引伸计留出足够份额，因为它们对测试结果的准确性至关重要。
